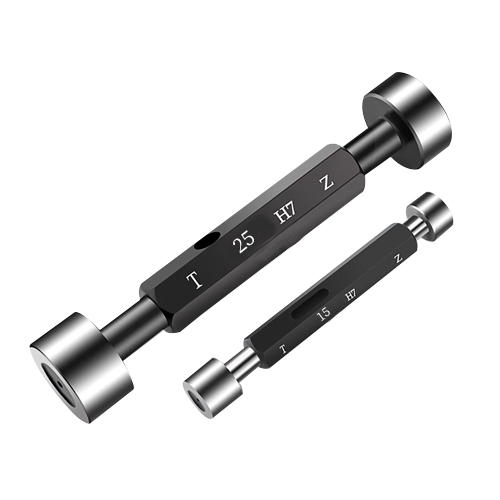

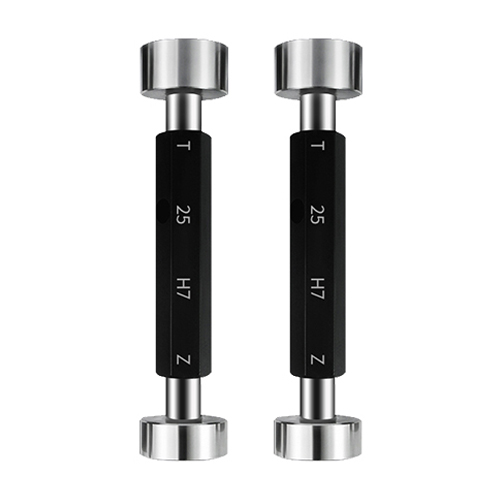

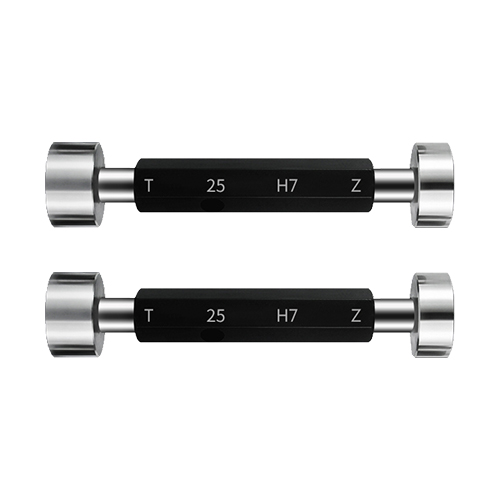

ZXGLW は、中国の滑らかなプラグ ゲージのメーカーおよびサプライヤーです。当社は独立した研究開発能力を持ち、輸入設備や材料を導入し、常に探究と革新を行い、製造プロセス全体を通じて製品の品質に細心の注意を払っています。持ち運びが容易で使いやすく、正確な測定が可能で、硬度や耐久性が高く、何より精度が良いプラグゲージです。
• 高精度測定ヘッド：滑らかなプラグゲージは、厳格な熱処理を経た硬度 53 ～ 60 rhc の高性能 GCR15 鋼で作られています。脆性、浸透性、硬度が高く、耐接触疲労性に優れ、測定精度と安定性を確保します。輸入された高精度の特殊研削盤で精密に研削された後、各測定ヘッドは高精度検査装置で完全に検査されます。
• 高品質のアルミチューブハンドル：高品質のアルミチューブ素材を採用しており、軽量で操作や持ち運びが簡単です。表面は電気泳動技術で処理されており、滑りにくく耐摩耗性があるだけでなく、しっかりと接続されており、使用中に快適で耐久性があります。
• 製品の総合的な利点: プラグゲージは高硬度、高精度、長寿命です。材料の選択から製造プロセスに至るまで、すべてのリンクが厳密に管理されています。長さ、サイズ、安定性どれをとっても優れた性能を持ち、正確な測定の右腕となります。
材質：軸受鋼（GCr15）
サイズ範囲: スムース プラグ ゲージは、さまざまな穴径に適したあらゆるサイズが用意されており、非標準部品を受け入れることができるようにカスタマイズすることもできます。
|
仕様 直径(mm) |
を通して 端の長さ |
終わり 長さ |
仕様 直径(mm) |
を通して 端の長さ |
終わり 長さ |
|
|
3-6 |
8 |
6 |
＞24-30 |
18 |
14 |
|
|
＞6-10 |
10 |
7 |
＞30～40 |
20 |
15 |
|
|
＞10-14 |
12 |
8 |
＞40-50 |
25 |
18 |
|
|
＞14-18 |
14 |
10 |
＞50-75 |
30 |
20 |
|
|
＞18-24 |
16 |
12 |
＞70-100 |
35 |
25 |
|
|
フィッティング 寸法公差表（穴）mm |
||||||
|
仕様 および寸法（mm） |
正確さ H6 |
正確さ H7 |
正確さ H8 |
|||
|
を通して 端の長さ |
終わり 長さ |
を通して 端の長さ |
終わり 長さ |
を通して 端の長さ |
終わり 長さ |
|
|
-3 |
0.0015 -0.001 |
0.006 -0.001 |
0.0022 -0.0012 |
0.01 -0.0012 |
0.0028 -0.0016 |
0.014 -0.0016 |
|
＞3-6 |
0.002 -0.0012 |
0.008 -0.0012 |
0.0027 -0.0014 |
0.012 -0.0014 |
0.0036 -0.002 |
0.018 -0.002 |
|
＞6-10 |
0.0023 -0.0014 |
0.009 -0.0014 |
0.0033 -0.0018 |
0.015 -0.0018 |
0.0044 -0.0024 |
0.022 -0.0024 |
|
＞10-18 |
0.0028 -0.0016 |
0.011 -0.0016 |
0.0038 -0.002 |
0.018 -0.002 |
0.0054 -0.0028 |
0.027 -0.0028 |
|
＞18-30 |
0.0034 -0.002 |
0.013 -0.002 |
0.0046 -0.0024 |
0.021 -0.0024 |
0.0067 -0.0034 |
0.033 -0.0034 |
|
＞30-50 |
0.004 -0.0024 |
0.016 -0.0024 |
0.0055 -0.003 |
0.025 -0.003 |
0.008 -0.004 |
0.039 -0.004 |
|
＞50-80 |
0.0048 -0.0028 |
0.019 -0.0028 |
0.0064 -0.0036 |
0.03 -0.0036 |
0.0093 -0.0046 |
0.046 -0.0046 |
|
＞80-120 |
0.0054 -0.0032 |
0.022 -0.0032 |
0.0075 -0.0042 |
0.035 -0.0042 |
0.0107 -0.0054 |
0.054 -0.0054 |
|
＞120-180 |
0.0063 -0.0038 |
0.025 -0.0038 |
0.0084 -0.0048 |
0.04 -0.0048 |
0.012 -0.006 |
0.063 -0.006 |
|
＞180-250 |
0.0072 -0.0044 |
0.029 -0.0044 |
0.0097 -0.0057 |
0.046 -0.0054 |
0.0135 -0.007 |
0.072 -0.007 |
|
＞250-315 |
0.008 -0.0048 |
0.032 -0.0048 |
0.011 -0.006 |
0.052 -0.006 |
0.015 -0.008 |
0.081 -0.008 |
