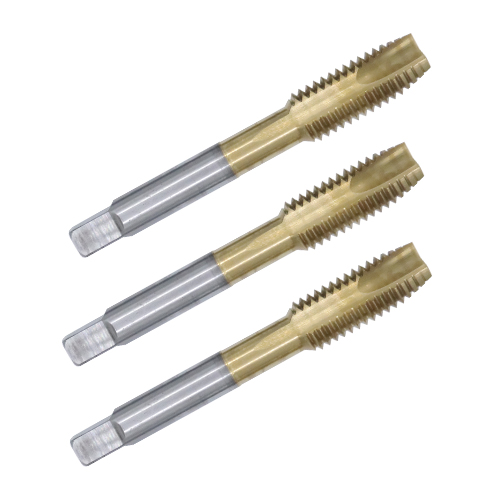

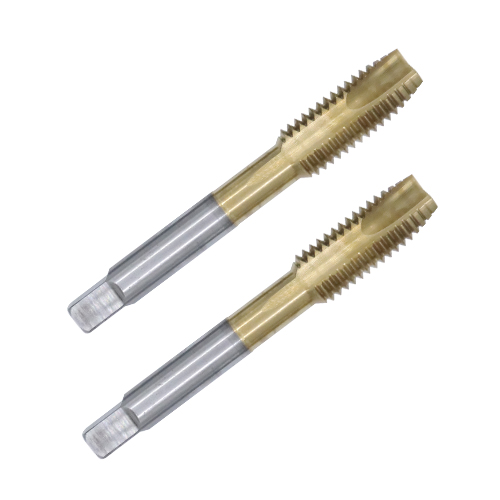

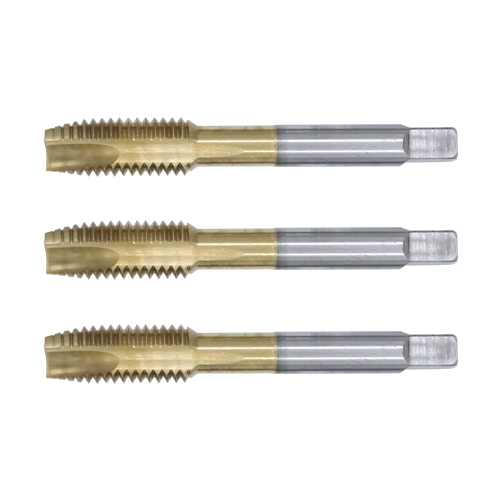

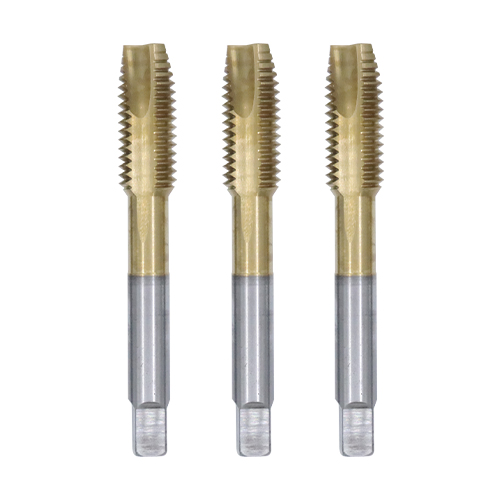

チタンメッキスパイラルポイントタップは、ZXGLWメーカーが提供できる高品質製品の1つです。これらは主にさまざまなステンレス鋼製品の加工と製造に適しており、工業加工のニーズを満たし、さまざまな工作機械に適用できます。当社は品質管理を徹底し、先駆的かつ革新的な取り組みを行っており、国内外の多くのお客様から認められています。今後も生産と研究開発にこだわり続けてまいります。
1: チタンメッキスパイラルポイントタップは、さまざまなステンレス鋼製品の加工および製造に広く使用されており、効率的な加工ツールです。製品は高品質で、さまざまな作業条件に対応できます。
2: 完全な仕様、さまざまな処理ニーズに適したオプションが見つかります。
3: ステンレス鋼の特性に最適化され、強力な耐久性と高効率を実現
4：推奨機械：ボール盤、タッピング盤、自動フライス盤、CNC工作機械、CNCベンチドリル、普通機械ドリル
コーティング: TICN コーティング
材質:HSSE
サイズ範囲: チタンメッキスパイラルポイントタップは、さまざまな穴径に合わせてさまざまなサイズをご用意しています。個々のニーズに応じてカスタマイズすることもできます。
|
製品 仕様 |
ピッチ |
ブレード 長さ |
ハンドル 直径 |
合計 長さ |
製品 頭 |
掘削 直径 |
|
M2×0.4 |
0.4 |
11mm |
3mm |
43mm |
スパイク |
1.6mm |
|
M2.5×0.45 |
0.45 |
12mm |
3mm |
46mm |
スパイク |
2.0mm |
|
M3×0.5 |
0.5 |
13mm |
4mm |
49mm |
スパイク |
2.5mm |
|
M4×0.7 |
0.7 |
15mm |
5mm |
55mm |
スパイク |
3.3mm |
|
M5×0.8 |
0.8 |
19mm |
5.5mm |
62mm |
スパイク |
4.2mm |
|
M6x1.0 |
1.0 |
22mm |
6mm |
67mm |
スパイク |
5mm |
|
M8x1.25 |
1.25 |
22mm |
6.3mm |
71mm |
フラット 頭 |
6.8mm |
|
M10×4.5 |
1.5 |
24mm |
7mm |
74mm |
フラット 頭 |
8.5mm |
|
M12x1.75 |
1.75 |
32mm |
8.5mm |
83mm |
フラット 頭 |
10.3mm |
|
M14x2.0 |
2.0 |
30mm |
11.2mm |
95mm |
フラット 頭 |
12mm |
|
M16x2.0 |
2.0 |
33mm |
12.3mm |
102mm |
フラット 頭 |
14mm |
|
M18×2.5 |
2.5 |
38mm |
14mm |
112mm |
フラット 頭 |
15.5mm |
|
M20×2.5 |
2.5 |
40mm |
14mm |
112mm |
フラット 頭 |
17.5mm |
|
M24x3.0 |
3.0 |
38mm |
18mm |
130mm |
フラット 頭 |
21mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
注: すべての寸法は手作業で測定されているため、若干異なる場合があります。したがって、正確な測定については、実際の製品を参照する必要があります。標準的な浅穴の場合は、指定された底穴サイズを使用することをお勧めします。
ただし、より深い穴 (2.5D と 4D の間、またはそれ以上) の場合は、底部の穴の直径を 1.2 ～ 1.4 倍に拡大する必要があります。
注意してください: チタンメッキ機械のタップは非常に硬いため、手動または電気ドリルを使用してねじ切り作業を行うことはお勧めできません。
