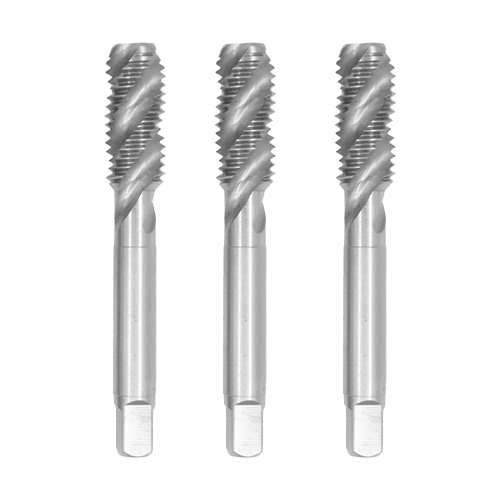

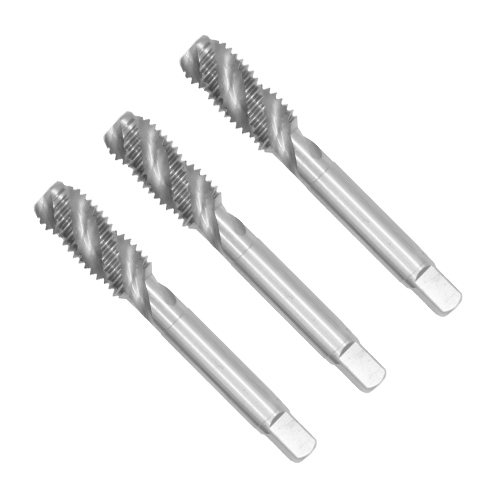

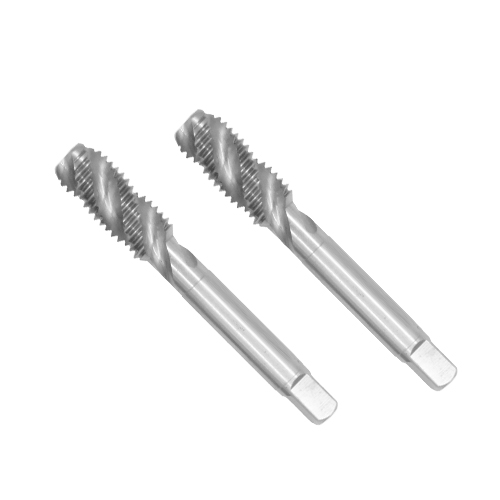

中国ZXGLW社が生産するアルミ用スパイラルタップは、アルミ材専用に設計されています。アルミ製ワークに高精度・高品質なねじを効率よく加工できます。この製品は止まり穴のタップ加工に適しており、加工中に切りくずをスムーズに上方に排出し、詰まりを効果的に回避し、加工の連続性と安定性を確保します。
1: アルミニウム用スパイラルタップは、さまざまなアルミニウム製品の加工と製造に広く使用されており、安定していて信頼性があります。専門工場として、さまざまな作業条件下でも製品が安定して機能するよう、全工程にわたって厳格な品質管理を行っています。
2: 完全な仕様により、ねじサイズに関するさまざまな顧客の加工ニーズを満たすことができます。
3:ステンレス鋼の特性に最適化された強力なターゲットにより、タップは耐久性があり、交換頻度を低減します。
4：推奨機械：ボール盤、タッピング盤、自動フライス盤、CNC工作機械、CNCベンチドリル、普通機械ドリル
材質:HSSE
サイズ範囲: アルミニウム用スパイラルタップはさまざまなサイズが用意されており、標準以外のカスタマイズも可能です。
|
製品 仕様 |
ピッチ |
ブレード 長さ |
ハンドル 直径 |
合計 長さ |
製品 頭 |
掘削 直径 |
|
M2×0.4 |
0.4 |
11mm |
3mm |
43mm |
スパイク |
1.6mm |
|
M2.5×0.45 |
0.45 |
12mm |
3mm |
46mm |
スパイク |
2.0mm |
|
M3×0.5 |
0.5 |
13mm |
4mm |
49mm |
スパイク |
2.5mm |
|
M4×0.7 |
0.7 |
15mm |
5mm |
55mm |
スパイク |
3.3mm |
|
M5×0.8 |
0.8 |
19mm |
5.5mm |
62mm |
スパイク |
4.2mm |
|
M6x1.0 |
1.0 |
22mm |
6mm |
67mm |
スパイク |
5mm |
|
M8x1.25 |
1.25 |
22mm |
6.3mm |
71mm |
フラット 頭 |
6.8mm |
|
M10×4.5 |
1.5 |
24mm |
7mm |
74mm |
フラット 頭 |
8.5mm |
|
M12x1.75 |
1.75 |
32mm |
8.5mm |
83mm |
フラット 頭 |
10.3mm |
|
M14x2.0 |
2.0 |
30mm |
11.2mm |
95mm |
フラット 頭 |
12mm |
|
M16x2.0 |
2.0 |
33mm |
12.3mm |
102mm |
フラット 頭 |
14mm |
|
M18×2.5 |
2.5 |
38mm |
14mm |
112mm |
フラット 頭 |
15.5mm |
|
M20×2.5 |
2.5 |
40mm |
14mm |
112mm |
フラット 頭 |
17.5mm |
|
M24x3.0 |
3.0 |
38mm |
18mm |
130mm |
フラット 頭 |
21mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
注: すべての測定は手作業で行われているため、誤差が含まれる場合があります。したがって、正確な寸法については実際の製品を参照してください。一般的な浅穴の場合は記載の下穴サイズを推奨いたします。ただし、穴が深い場合（2.5D～4D以上）は、底穴径を1.2～1.4倍に大きくする必要があります。

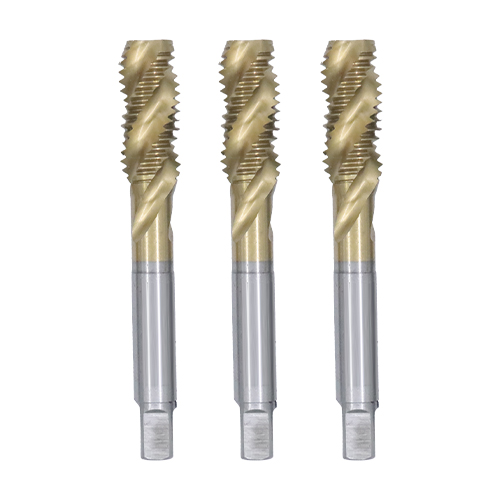

注意: チタンメッキ機械はタップの硬度が高いため、ねじ切り作業には手動や電気ドリルを使用しないことをお勧めします。
